作為測繪行業中經常會用到的RTK儀器品牌，南方測繪一直備受測量人的青睞，而初入門的測量人，想要快速掌握，本篇工程之星5.0測量教程一定不容錯過，測量教程主要從儀器連接、新建工程、參數轉換、工作模式設置，再到測量作業和數據導出，都涵蓋了，助您快速從入門到精通，一共分為7步，接下來就跟小編一起來學習一下吧。

　　工程之星5.0測量步驟目錄：

　　儀器連接

　　新建工程

　　設置工作模式

　　求轉換參數

　　校正向?qū)?br />
　　測量與放樣

　　成果數據導出

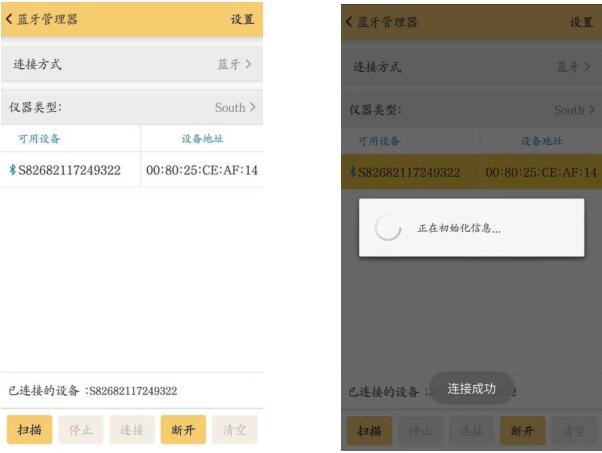

　　一、儀器連接

　　打開南方測量軟件工程之星→點擊配置→選擇儀器連接，點擊掃描→選中待連接的主機機身號→點擊連接，藍牙連接成功。

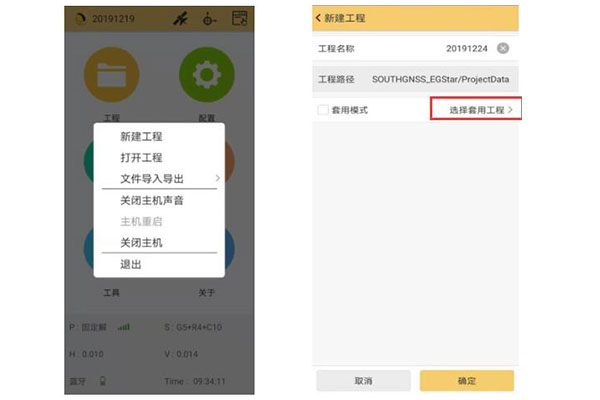

　　二、新建工程

　　1)普通的新建工程操作步驟：點擊工程→新建工程，輸入工程名稱→點擊確定→輸入坐標系統名稱→設置坐標系統→輸入中央子午線→點擊確定。

　　2)套用已有工程操作步驟：如果之前建立過工程，需要套用以前工程的參數，可以勾選套用模式，點擊“選擇套用工程”選擇使用的工程文件，點擊“確定”即可。
　　三、設置工作模式

　　1、CORS連接設置

　　打開工程之星，藍牙連上主機后，點擊配置→儀器設置→選擇移動站設置，數據鏈選擇：使用手簿連網時選擇“手機網絡”，使用主機連網時選擇“接收機移動網絡”。

　　接著點擊CORS連接設置→點擊增加→依次輸入名稱、IP、端口、賬戶、密碼、模式選擇NTRIP(移動站模式)→點擊接入點選擇，點擊刷新接入點，選擇好相應的接入點，完成參數配置→點擊確定，返回模板參數管理頁面，選中剛剛新增加的網絡配置，點擊連接→再點擊確定，返回主頁面，等待主機達到固定解后，即可進行作業。

　　2、電臺1+1設置

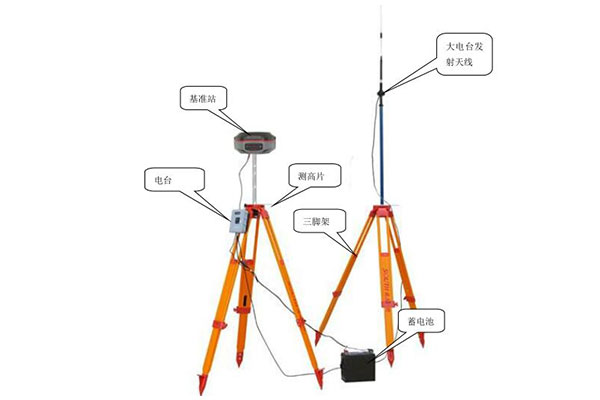

　　1)基準站設置

　　首先使用工程之星連接主機，安裝好電臺天線，然后點擊配置→儀器設置→基準站設置，進入數據鏈選擇界面。作為電臺工作模式時，數據鏈選擇一般有“內置電臺”與“外置電臺”兩種方式，當選擇外置電臺時，主機需要另外連接外掛大電臺。

　　設置好電臺協議、電臺通道、波特率，波特率一般默認為9600，如果使用外掛電臺，這些參數需要在外掛電臺上設置好，點擊啟動，完成基準站配置。

　　2)移動站設置

　　首先使用南方工程之星連接主機，主機裝上電臺天線，然后點擊配置→儀器設置→移動站設置，數據鏈選擇內置電臺→點擊數據鏈設置，通道設置和協議與外置電臺設置一致，點擊確定，即可完成移動站電臺配置。

　　四、求轉換參數

　　1、設置坐標系統

　　打開南方工程之星軟件，新建或者打開一個工程，點擊確定，進入坐標系統設置界面，輸入坐標系統名稱，點擊目標橢球設置，進行目標橢球選擇(默認使用CGCS2000坐標系)。

　　2、設置投影參數

　　點擊設置投影參數，主要設置投影方式(默認為高斯投影)及中央子午線(依據當?shù)氐慕?jīng)度確定)，點擊確定，把設置好的投影參數應用到當前工程。

　　工程之星軟件中的四參數，指的是在投影設置下選定的橢球內GPS坐標系和施工測量坐標系之間的轉換參數。

　　需要特別注意的是：參與計算的控制點原則上至少要用2個或2個以上的控制點，控制點等級的高低和點位分布，直接決定了四參數的控制范圍。

　　經驗上四參數理想的控制范圍一般都在20~30平方公里以內。

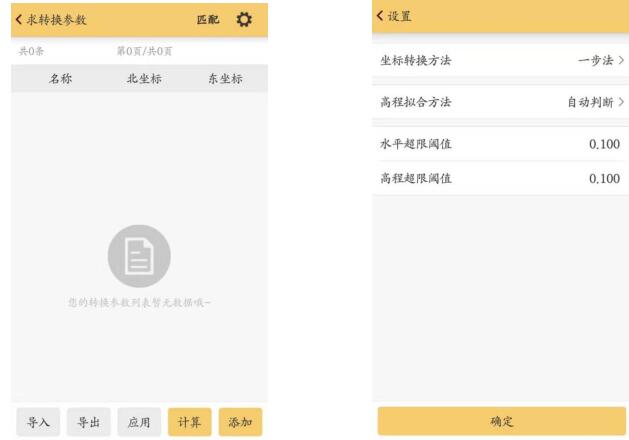

　　3、坐標點添加

　　點擊輸入→求轉換參數→點擊添加。

　　1)添加平面坐標點A2(本地坐標)，添加與A2點所對應的點PT2的大地坐標(RTK直接輸出的PT2的經緯度坐標)，完成第一個點的輸入。

　　2)添加平面坐標A3(本地坐標)，添加與A3點所對應點PT3的大地坐標(RTK直接輸出的PT3的經緯度坐標)，完成第二個點的輸入。

　　4、完成四參數計算及應用

　　完成上方的步驟后，點擊計算，即可計算出四參數，最后點擊應用，即可將四參數應用到當前工程上。
　　五、校正向?qū)?點校正)

　　1、校正向?qū)粗c(diǎn)設置

　　打開南方工程之星，藍牙連接移動站，在移動站達到固定解的前提下，點擊輸入→校正向?qū)ВＵＪ竭x擇“基準站架設在未知點”，點擊下一步，可手動輸入需要校正的平面坐標，也可以點擊“點庫獲取”進行坐標選擇，在完成“移動站已知平面坐標設置后”，移動站需要保持對中桿氣泡居中，然后點擊“校正”。完成“基準站架設在未知點”校正操作。

　　2、校正向?qū)б阎c(diǎn)設置

　　手簿連接移動站(在收到基準站信號情況下)，進入校正向?qū)Ы缑?，選擇“基準站架設在已知點”，獲取基準站相關信息并設置相關參數，點擊“校正”，完成基準站架設在已知點模式校正。

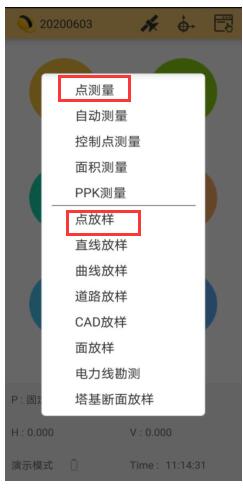

　　六、測量與放樣

　　1、點測量

　　移動站達到固定解的情況下，依次點擊測量→點測量→保存→輸入點名→輸入編碼→輸入天線量取高度→確定。

　　2、點放樣

　　移動站達到固定解的情況下，依次點擊測量→點放樣→點擊屏幕下方“目標”，進入“放樣點庫”，點擊“添加”，點擊手動輸入放樣點輸入，如果點數據很多，可提前批量導入到手簿中，操作指南點擊這里：數據導入，點擊編輯好的點坐標→點擊點放樣，即可進行放樣。

　　七、成果數據導出

　　在工程之星5.0主界面，點擊工程→文件導入導出→成果文件導出→輸入成果文件名稱→選擇文件類型(默認為南方cass格式，也可根據需要選擇其他文件格式)→確定→手簿通過USB傳輸線連接電腦→點擊我的電腦→點擊H5/H6→點擊內部存儲設備→選擇SOUTHGNSS_EGStar→選擇Export→拷出成果文件即可。

　　以上就是關于南方工程之星5.0測量教程的全部內容啦，主要分為7步內容，讓您快速從入門到精通，希望本篇文章可以幫助到您，如果在使用過程中還有其他疑問，可以聯系我們哦。
